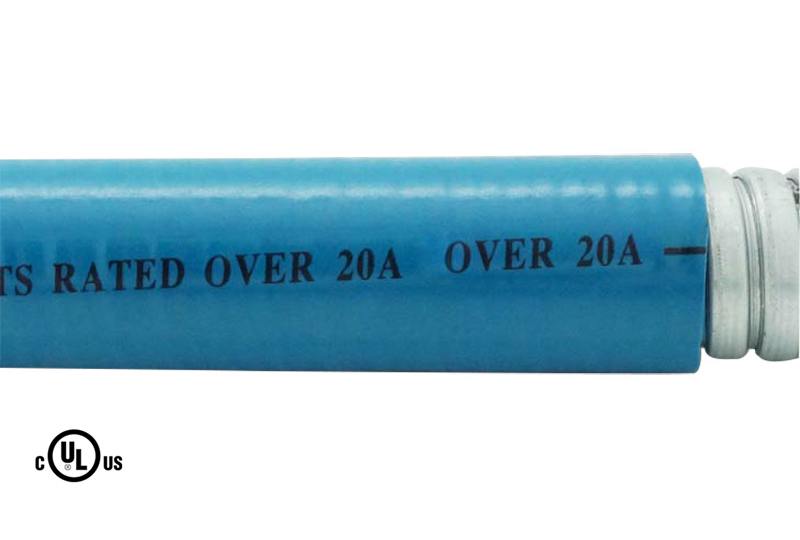

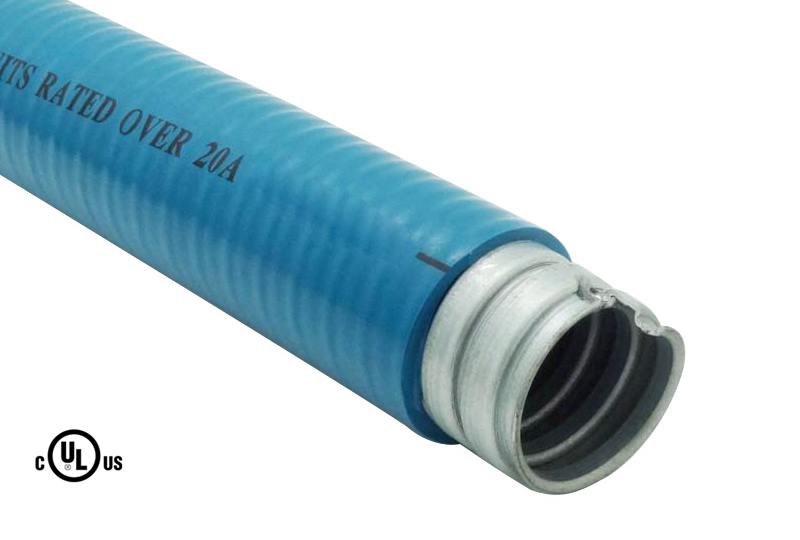

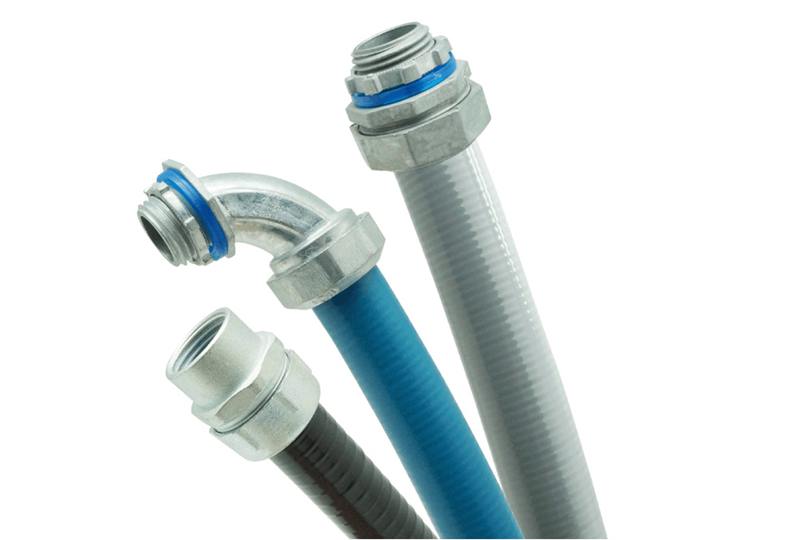

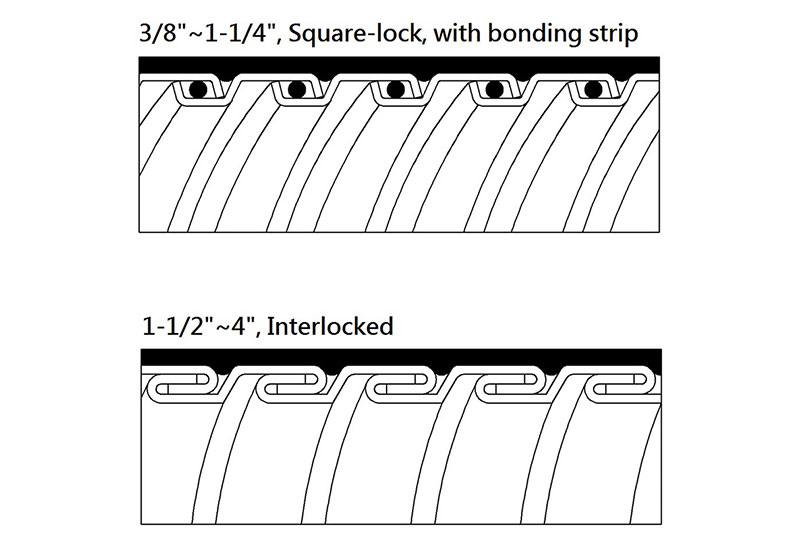

液密型防水金屬軟管 - PHLTG, 全系列尺寸符合美國 UL 360 標準, 由鍍鋅鋼帶卷繞制成的金屬軟管與防水阻燃的聚氯乙烯 (PVC) 護套組成, 全部材質均符合 RoHs 環保規定, 而鍍鋅鋼帶材質同時具有耐腐蝕特性。產品尺寸 3/8"~1-1/4" 內含接地鑲嵌線, 而 1-1/2"~ 4" 須按照 NEC 電氣配線施工要求使用, 以達到電氣性能的標準。液密型防水金屬軟管 - PCBLTG 的優越機械性能與塑料披覆可靠的物理及化學特性均符合 UL 360 標準，特別適合環境溫度偏高或偏低或變化較大的場合使用。另外也是封閉型空間, 工作條件嚴苛的室內或室外環境的最佳選擇。與 S50, S51, S52 及 S53 系列防水接頭搭配使用, 可使整個配線系統達到最佳的防水效能。
參數：
材質：鍍鋅鋼 + PVC 披覆
溫度范圍：
-20℃~+105℃ 干, 60℃ 濕, 70℃ 油
-20℃~+80℃ 干, 60℃ 濕, 70℃ 油
-20℃~+60℃ 干, 60℃ 濕, 60℃ 油
IP 等級：
IP 40 (適配接頭系列: S52)
IP 68 (適配接頭系列: S50, S51 & S53)
披覆顏色：藍色
可撓性：中
阻燃：自熄
抗 UV：有
RoHS：符合
認證：UL
規格表
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 | 披覆外徑 | 彎曲半徑 | 每捲長度(ft/m) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 12 | 3/8 | PCBLTG1 - 3/8 | 12.29 ~ 12.80 | 17.50 ~ 18.00 | 60.8 | 100 / 30.5 | 440 * 440 * 140 |
| 16 | 1/2 | PCBLTG1 - 1/2 | 15.80 ~ 16.31 | 20.80 ~ 21.30 | 92.55 | 100 / 30.5 | 440 * 440 * 160 |
| 21 | 3/4 | PCBLTG1 - 3/4 | 20.83 ~ 21.34 | 25.20 ~ 26.70 | 117.95 | 100 / 30.5 | 500 * 500 * 180 |
| 27 | 1 | PCBLTG1 - 1 | 26.44 ~ 27.08 | 32.80 ~ 33.40 | 175.1 | 100 / 30.5 | 600 * 600 * 300 |
| 35 | 1 - 1/4 | PCBLTG1 - 1 - 1/4 | 35.05 ~ 35.81 | 41.40 ~ 42.20 | 213.2 | 50 / 15.3 | 750 * 750 * 130 |
| 41 | 1 - 1/2 | PCBLTG1- 1- 1/2 | 40.01 ~ 40.64 | 47.40 ~ 48.30 | 238.6 | 50 / 15.3 | 750 * 750 * 250 |
| 53 | 2 | PCBLTG1- 2 | 51.31 ~ 51.94 | 59.40 ~ 60.30 | 292.6 | 25 / 7.6 | 900 * 900 * 120 |
| 63 | 2 - 1/2 | PCBLTG1- 2- 1/2 | 62.99 ~ 63.63 | 72.10 ~ 73.00 | 381.3 | 25 / 7.6 | 1000 * 1000 * 150 |
| 78 | 3 | PCBLTG1- 3 | 77.98 ~ 78.74 | 87.90 ~ 88.90 | 454.5 | 25 / 7.6 | 1100 * 1100 * 180 |
| 91 | 3-1/2 | PCBLTG1- 3-1/2 | 88.90 ~ 89.92 | 100.60 ~ 101.60 | 518.0 | 25 / 7.6 | 1125 * 1125 * 230 |
| 103 | 4 | PCBLTG1- 4 | 101.60 ~ 102.62 | 113.30 ~ 114.30 | 619.6 | 25 / 7.6 | 1125 * 1125 * 230 |
