GB91開口銷完全指南

瀏覽次數：791 發布時間：2026-08-14

引言

在螺栓螺母、銷軸等緊固連接中，有一種不起眼卻極其關鍵的小零件——開口銷。它個頭不大、價格低廉，卻承擔著"防松、防脫、限位"的重任，一旦失效，可能造成松動、脫落，甚至引發安全事故。無論是農機、汽車、電力金具，還是船舶、橋梁、化工設備，都能看到它的身影。

本文綜合國家標準與工程實踐，系統介紹開口銷的定義、標準、規格、材質選型、安裝步驟、常見錯誤以及驗收審核要點，幫助你正確選型和使用這一"小件中的安全件"。


一、認識開口銷

開口銷（英文 Split pin，俗名彈簧銷、安全銷）是一種金屬五金件，由一根半圓截面的金屬絲對折而成，呈 U 形，兩腳張開。它主要插裝在螺栓、U 形銷的銷孔中，起限位、防松脫作用，常與開槽螺母、帶孔螺栓配合使用。

標準中規定的開口銷結構包含幾個關鍵尺寸：

? d（桿徑）：開口銷的直徑，直接決定銷孔大小；

? l（總長）：開口銷整體長度；

? c（頭部寬度）：彎折成 U 形的頭部外徑；

? a（頭部尺寸）、b（開口長度）：頭部與開口的相關尺寸；

? 兩腳長度差：保證兩腳掰開后能交叉貼緊。


二、國家標準：GB/T 91-2000

開口銷在我國執行國家標準 GB/T 91-2000《開口銷》，該標準等同采用國際標準 ISO 1234:1997，由全國緊固件標準化技術委員會（TC85）歸口，機械科學研究院起草，2001 年 2 月 1 日起實施，代替舊版 GB/T 91-1986。

標準規定的核心內容：適用范圍（公稱規格 0.6～20mm）、尺寸公差（d、a、b、c 及長度公差）、技術要求（材料、韌性、工作質量、表面缺陷、表面處理、驗收包裝）以及標記方法。

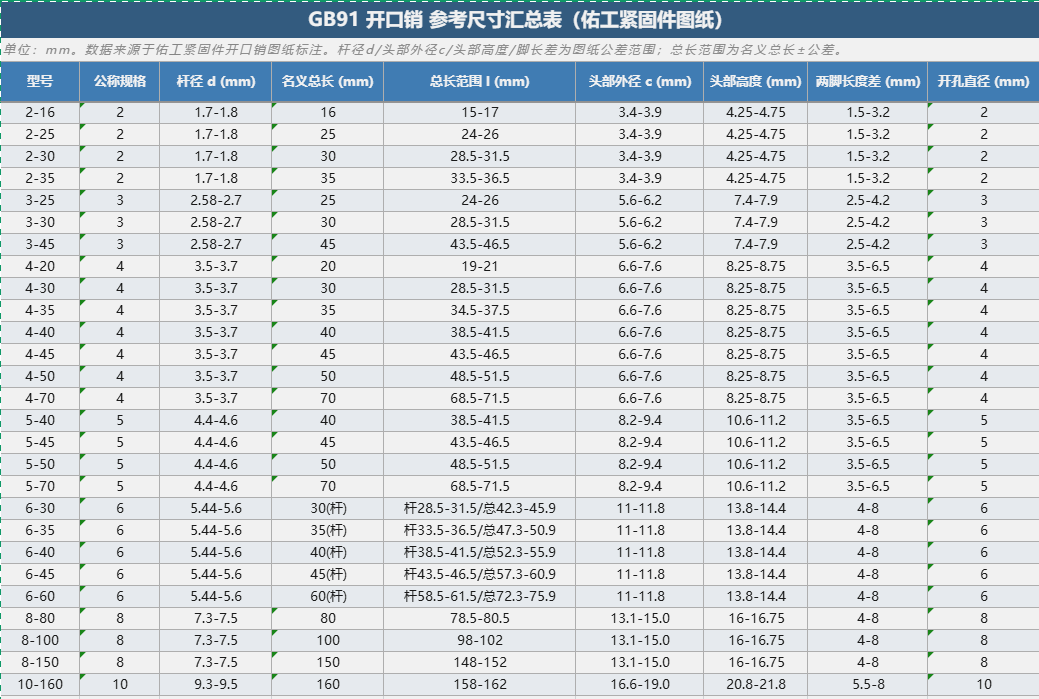

尺寸規格參考表（單位：mm）

公稱規格

桿徑d max

桿徑d min

頭部c max

頭部c min

適用螺栓直徑

適用U形銷直徑

長度l范圍

0.6

0.5

0.4

1.0

0.9

≤2.5

≤2

4~12

0.8

0.7

0.6

1.4

1.2

2.5~3.5

2~3

5~16

1

0.9

0.8

1.8

1.6

3.5~4.5

3~4

6~20

1.2

1.0

0.9

2.0

1.7

4.5~5.5

4~5

8~25

1.6

1.4

1.3

2.8

2.4

5.5~7

5~6

8~32

2

1.8

1.7

3.6

3.2

7~9

6~8

10~40

2.5

2.3

2.1

4.6

4.0

9~11

8~9

12~50

3.2

2.9

2.7

5.8

5.1

11~14

9~12

14~63

4

3.7

3.5

7.4

6.5

14~20

12~17

18~80

5

4.6

4.4

9.2

8.0

20~27

17~23

22~100

6.3

5.9

5.7

11.8

10.3

27~39

23~29

32~125

8

7.5

7.3

15.0

13.1

39~56

29~44

40~160

10

9.5

9.3

19.0

16.6

56~80

44~69

45~200

13

12.4

12.1

24.8

21.7

80~120

69~110

71~250

16

15.4

15.1

30.8

27.0

120~170

110~160

112~280

20

19.3

19.0

38.5

33.8

>170

>160

160~280



關鍵要點：

? 公稱直徑等于開口銷孔的直徑，銷孔公差推薦：直徑 ≤1.2 用 H13、>1.2 用 H14；

? 經供需雙方協議，允許采用公稱規格為 3、6、12mm 的開口銷；

? 用于鐵道及 U 形銷中承受交變橫向力的場合，推薦規格加大一檔。

標記示例

公稱規格 5mm、公稱長度 50mm、材料 Q215/Q235、不經表面處理的開口銷標記為：

銷 GB/T 91 5×50


三、材質選擇：碳鋼 vs 不銹鋼

GB/T 91-2000 規定的開口銷材料主要有碳素鋼（Q215、Q235）、銅合金（H63）和不銹鋼（1Cr17Ni7、0Cr18Ni9Ti）。其中碳鋼與不銹鋼使用最廣，二者區別如下：

對比項

碳鋼開口銷（Q215/Q235）

不銹鋼開口銷（1Cr17Ni7、0Cr18Ni9Ti）

耐腐蝕性

差，易生銹，需表面處理

好，耐大氣、酸堿、鹽霧腐蝕

磁性

有磁性

基本無磁性（奧氏體）

強度與韌性

一般

冷作硬化后強度高、韌性好

成本

低

約為碳鋼數倍

表面處理

多需鍍鋅、發黑、磷化

通常不經處理

選擇原則：普通環境選碳鋼（經濟），腐蝕、衛生、忌磁、高可靠環境選不銹鋼。


四、不同場景如何選型

按"環境 → 材質 → 規格 → 表面處理"四個維度逐層決策：

應用場景

環境特點

推薦方案

室內一般機械、汽車、農機、五金裝配

干燥、無腐蝕

碳鋼（鍍鋅/發黑）

戶外電力金具、鐵塔、鋼結構

潮濕、露天

碳鋼熱鍍鋅 或 不銹鋼

船舶、海洋工程、化工設備、橋梁

高鹽霧、酸堿腐蝕

不銹鋼（321/304 類）

食品、醫療、精密儀表

衛生、忌磁

不銹鋼（奧氏體，無磁性）

高速、交變振動、高可靠關鍵部位

高應力、疲勞

不銹鋼

規格選擇：一般防松按銷孔直徑選；承受交變橫向力場合加大一檔；長度需保證插入后兩腳有足夠余量彎折貼緊，又不致過長外露。
