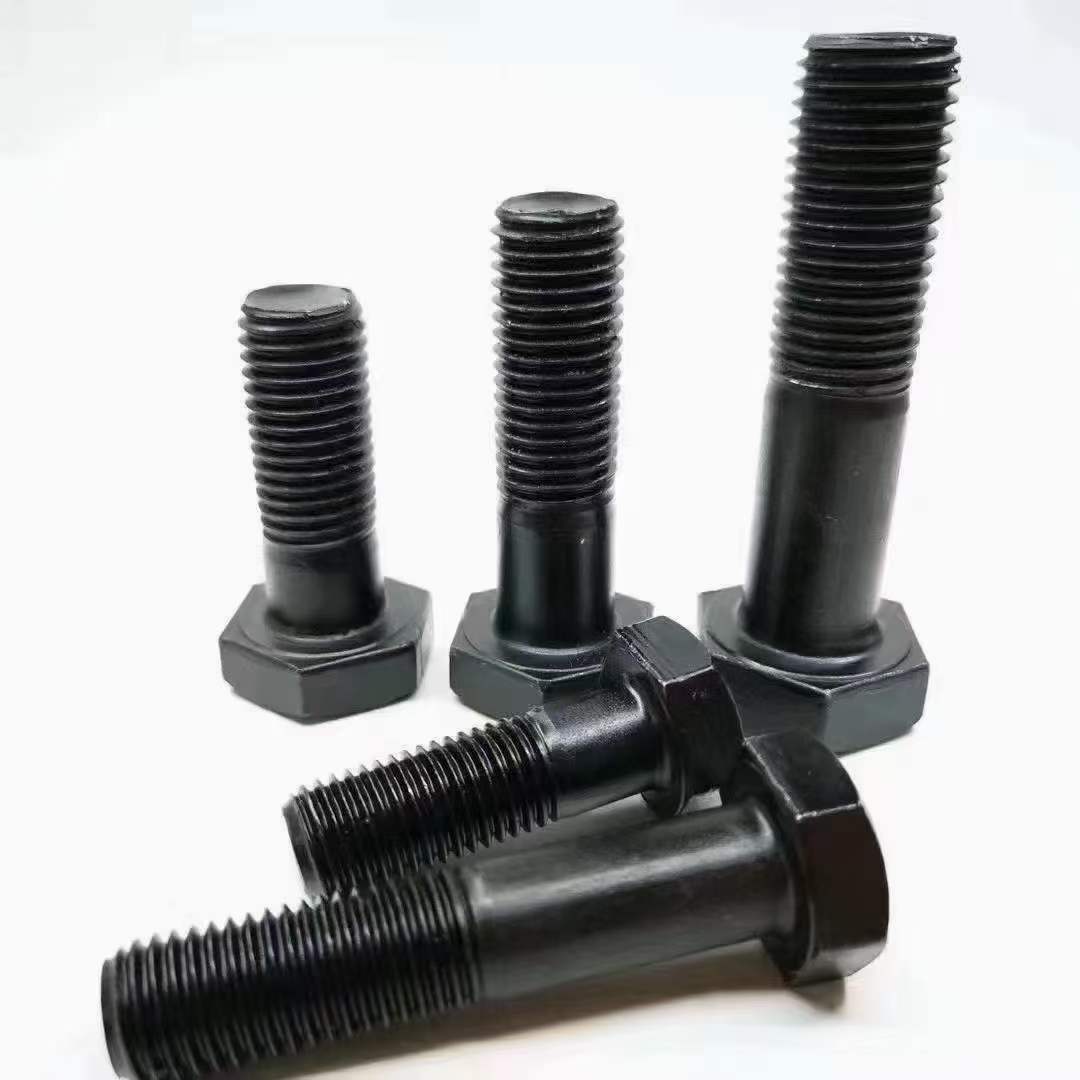

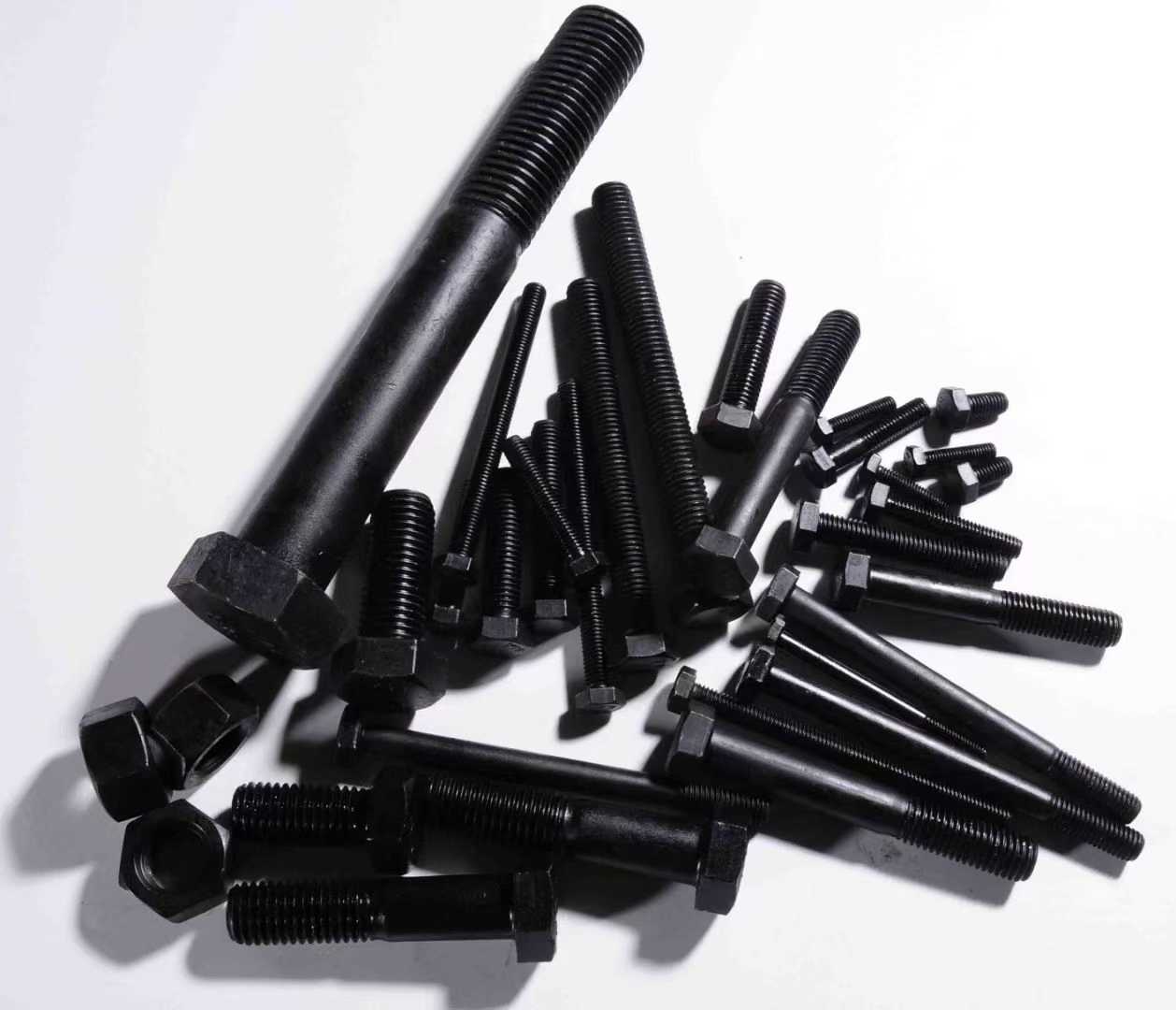

GB 5782與DIN 931半牙六角頭螺栓標準對比分析

瀏覽次數：1483 發布時間：2026-05-15

一、標準概述

GB 5782（現行版本GB/T 5782-2016）是中國國家標準規定的半螺紋六角頭螺栓標準，對應德國工業標準DIN 931-1987，二者均屬于公制緊固件體系中的半牙螺栓通用標準，適用于需要螺桿光桿部分承受剪切力、或需要控制螺紋旋入深度的連接場景，與全螺紋螺栓（GB 5783/DIN 933）形成互補，廣泛應用于重型機械、鋼結構、橋梁、汽車等領域。

從標準對應關系來看，GB 5782與DIN 931技術框架高度一致，核心結構均為六角頭+光桿段+螺紋段的半牙設計，多數規格具備互換性，僅在頭部尺寸和牙長計算規則上存在局部差異。



二、牙長規則對比

半牙螺栓的螺紋長度（牙長，）是核心技術參數，二者的計算規則如下：

1. 通用規則共性

兩個標準的牙長均遵循“短規格螺栓牙長更長、長規格螺栓牙長固定”的設計原則，均采用分段式牙長規定：





2. 實際規格牙長參數

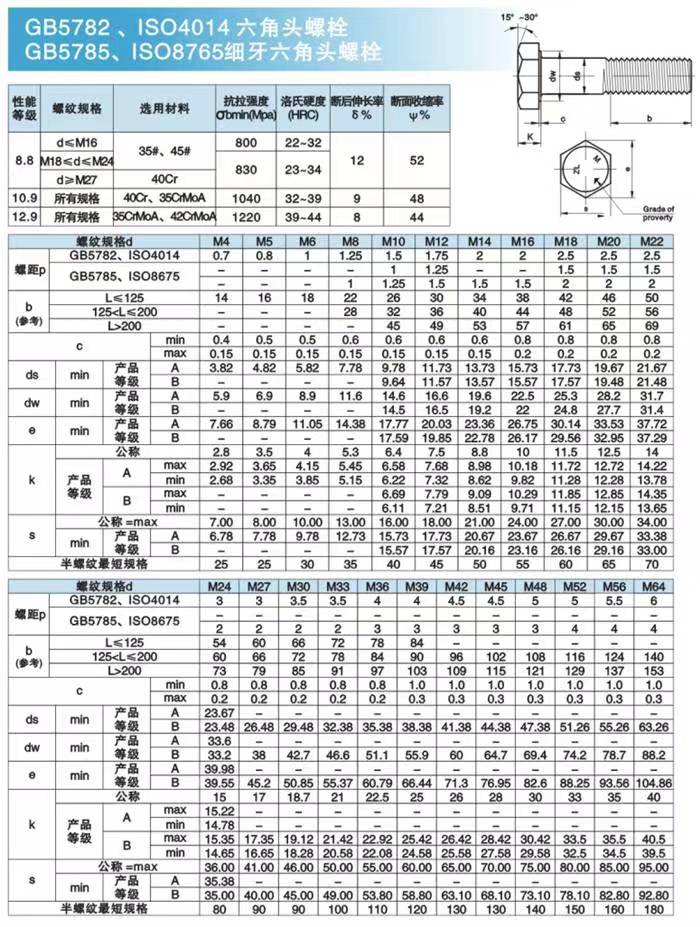

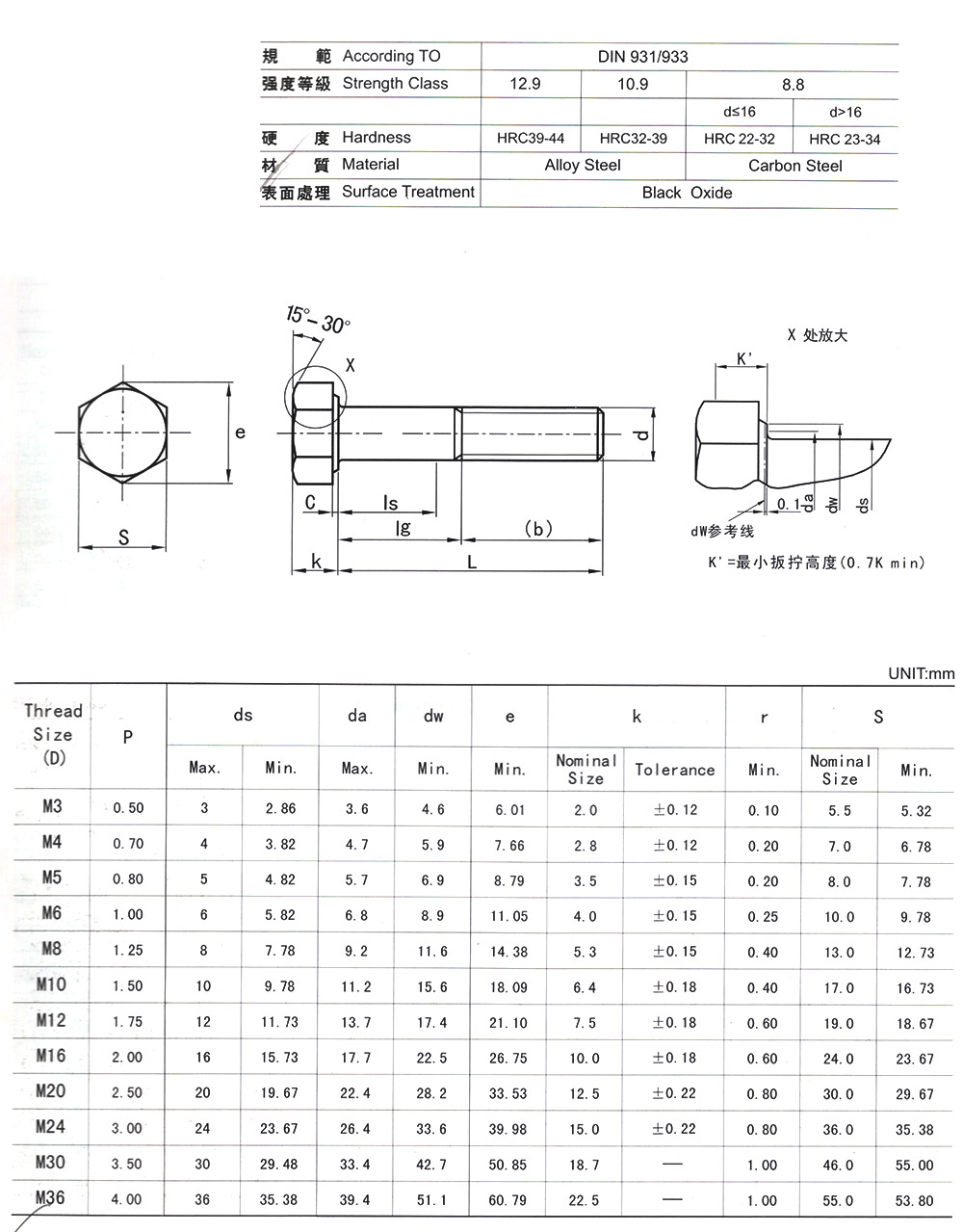

本文章的圖紙對應規格牙長實測值如下表：

規格

公稱直徑d(mm)

公稱長度l(mm)

GB 5782牙長b(mm)

DIN 931牙長b(mm)

M5×50

5

49.5~50.5

16~17.6

與國標一致

M6×30

6

29.58~30.42

18~20

與國標一致

M8×35

8

34.5~35.5

22~24.5

與國標一致

M10×40

10

39.5~40.5

26~29

26~29（一致）

M12×40

12

39.5~40.5

30~32.5

與國標一致

M14×50

14

49.5~50.5

34~38

與國標一致

M16×45

16

44.5~45.5

38~42

與國標一致

M18×60

18

59.4~60.6

42~47

與國標一致

M20×60

20

59.4~60.6

46~51

與國標一致

M22×70

22

69.4~70.6

50~55

與國標一致

M24×70

24

69.4~70.6

54~60

與國標一致

M27×80

27

78.5~81.5

60~66

與國標一致

M30×80

30

78.5~81.5

66~73

與國標一致

M33×100

33

98.25~101.75

72~79

與國標一致

M36×90

36

88.25~91.75

78~86

與國標一致

M39×150

39

148~152

90~98

與國標一致

M42×110

42

108.25~111.75

90~99

與國標一致

M48×120

48

118~122

108~118

與國標一致

3. 牙長規則差異總結

兩個標準的牙長計算規則完全一致，僅M12等少數規格的牙長公差上限存在1mm以內的細微差異，實際使用中不影響功能互換。

三、頭部尺寸差異

與全螺紋螺栓的差異規律一致，半牙螺栓的頭部尺寸差異集中在M10、M12、M14、M22四個規格：

規格

GB 5782對邊寬度s(mm)

DIN 931對邊寬度s(mm)

差異值

M10

15.73~16

16.73~17

國標小1mm

M12

17.73~18

18.67~19

國標小1mm

M14

20.67~21

21.67~22

國標小1mm

M22

33.38~34

31.61~32

國標大2mm

其他規格

與DIN 931完全一致

與GB 5782完全一致

無差異

該差異的實際影響與全螺紋螺栓相同：手動安裝可通用，批量自動化安裝需匹配對應規格的套筒工具。


四、全規格參數對照表

規格型號

螺紋公稱直徑d(mm)

螺距P(mm)

公稱長度l(mm)

牙長b(mm)

頭部高度k(mm)

對邊寬度s(mm)

對角寬度e_min(mm)

GB5782-M5×50

5

0.8

49.5~50.5

16~17.6

3.35~3.65

7.78~8

8.79

GB5782-M6×30

6

1

29.58~30.42

18~20

3.85~4.15

9.78~10

11.05

GB5782-M8×35

8

1.25

34.5~35.5

22~24.5

5.15~5.45

12.73~13

14.38

GB5782-M10×40

10

1.5

39.5~40.5

26~29

6.22~6.58

15.73~16

17.77

DIN931-10×40

10

1.5

39.5~40.5

26~29

6.22~6.58

16.73~17

18.9

GB5782-M12×40

12

1.75

39.5~40.5

30~32.5

7.32~7.68

17.73~18

20.03

DIN931-12×45

12

1.75

44.5~45.5

30~33.5

7.32~7.68

18.67~19

21.1

GB5782-M14×50

14

2

49.5~50.5

34~38

8.62~8.98

20.67~21

23.36

GB5782-M16×45

16

2

44.5~45.5

38~42

9.82~10.18

23.67~24

26.75

GB5782-M18×60

18

2.5

59.4~60.6

42~47

11.285~11.715

26.67~27

30.14

GB5782-M20×60

20

2.5

59.4~60.6

46~51

12.285~12.715

29.67~30

33.53

GB5782-M22×70

22

2.5

69.4~70.6

50~55

13.785~14.215

33.38~34

37.72

GB5782-M24×70

24

3

69.4~70.6

54~60

14.785~15.215

35.38~36

39.98

GB5782-M27×80

27

3

78.5~81.5

60~66

16.65~17.35

40~41

45.2

GB5782-M30×80

30

3.5

78.5~81.5

66~73

18.28~19.12

45~46

50.85

GB5782-M33×100

33

3.5

98.25~101.75

72~79

20.58~21.42

49~50

55.37

GB5782-M36×90

36

4

88.25~91.75

78~86

22.08~22.92

53.8~55

60.79

GB5782-M39×150

39

4

148~152

90~98

24.58~25.42

58.8~60

66.44

GB5782-M42×110

42

4.5

108.25~111.75

90~99

25.58~26.42

63.1~65

71.3

GB5782-M48×120

48

5

118~122

108~118

29.56~30.42

73.1~75

82.6


五、選用建議

1. 適用場景選擇：半牙螺栓適用于連接部件厚度較大、需要光桿承受剪切載荷、或需要嚴格控制螺紋旋入深度的場景，全牙螺栓適用于連接部件較薄、需要螺紋貫穿整個連接副的場景

2. 標準體系選擇：

1. 國內項目、通用機械連接優先選用GB 5782，供應鏈成熟、采購成本低

2. 出口歐盟項目、歐洲進口設備備件替換優先選用DIN 931，符合當?shù)貥?biāo)準要求

3. 互換注意事項：

1. 除M10、M12、M14、M22規格外，其余規格可完全互換

2. 上述四個規格手動安裝可通用，自動化安裝需匹配對應套筒

3. 高強度剪切連接場景建議優先選用同一標準體系的螺栓，避免公差累積導致的載荷分布不均
