圓螺母：軸端鎖緊的精密標準件

圓螺母作為一種專門用于軸端鎖緊的標準緊固件，在現代機械制造中扮演著至關重要的角色。執行GB/T 812-1988國家標準的圓螺母，憑借其獨特的圓形設計和精密的細牙螺紋，在軸承定位、軸端部件固定等應用場景中展現出不可替代的優勢。本文將從圓螺母的結構特點、應用場景、制造工藝等多個維度，為工程師、采購人員和安裝師傅提供全面的技術參考。

一、圓螺母的結構特點與標準體系

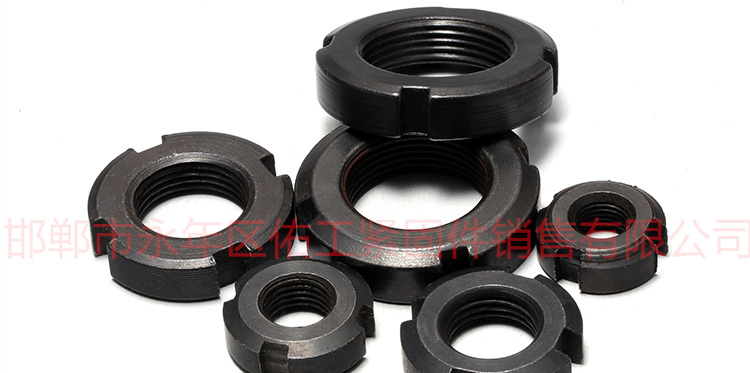

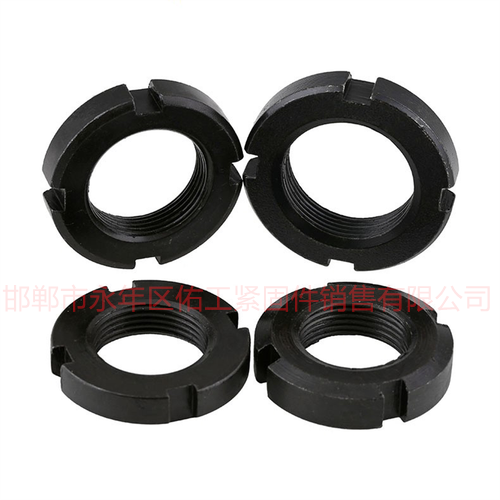

圓螺母采用圓形外觀設計，相比普通六角螺母，其最大的優勢在于不會產生棱角干涉，能夠有效減少裝配空間占用。這種設計使得圓螺母特別適合安裝在軸端或軸套上，在有限的空間內實現高效的裝配與拆卸。

從結構特征來看，圓螺母具有以下關鍵要素：

螺紋系統：圓螺母全部采用細牙螺紋，這是區別于普通螺母的重要特征。細牙螺紋的螺距小于同規格粗牙螺紋，能夠提供更精細的調節精度和更強的自鎖性能。螺紋規格從 M10×1 至 M200×3，涵蓋了從小型精密設備到大型工程機械的廣泛應用需求。

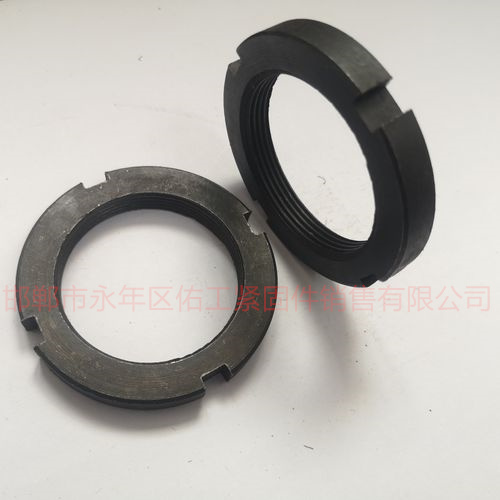

開槽設計：圓螺母的端面上均勻分布著徑向開槽，用于配合專用工具進行裝拆。根據規格大小，開槽數量分為兩種：M100 及以下規格有 4 個開槽，M105 及以上規格有 6 個開槽。這種差異化設計確保了不同規格螺母在擰緊時能夠承受相應的扭矩。

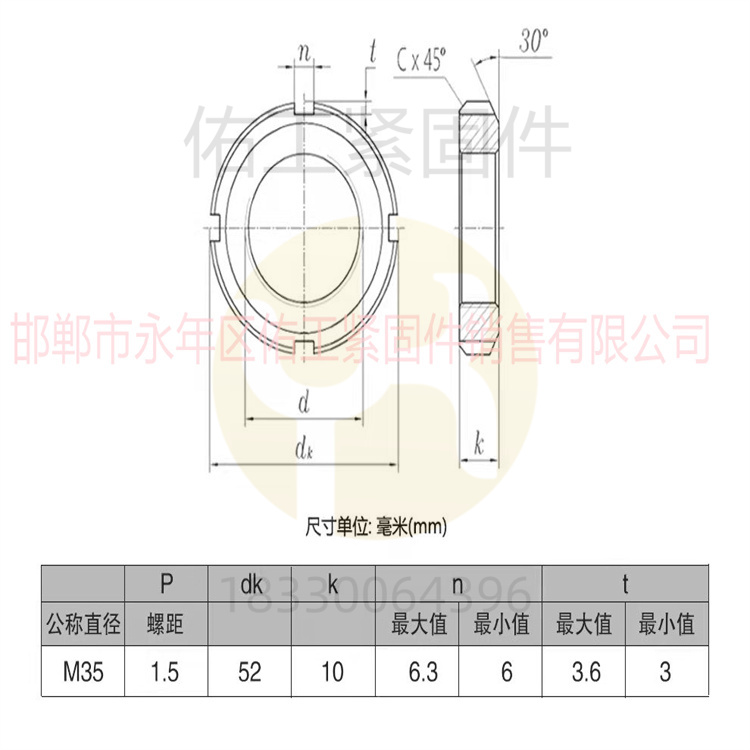

尺寸參數：圓螺母的主要尺寸包括公稱直徑（螺紋規格）、對邊直徑、厚度、槽數（n）、槽深等。以 M16×1.5 為例，其對邊直徑 dk=30mm，厚度 m=8mm，槽數 n=4 個，槽深 t=3.1mm。這些精確的尺寸設計保證了圓螺母與配套部件的完美配合。

配套標準：圓螺母通常與 ** 圓螺母用止動墊圈（GB/T 858-1988）** 配合使用，這是確保鎖緊可靠性的關鍵。止動墊圈具有內止動耳和外止動耳，裝配時將墊圈內舌插入軸上的槽內，而將墊圈的外舌嵌入圓螺母的槽內，形成可靠的機械防松結構。

二、核心應用場景與技術優勢

圓螺母的設計初衷是為軸類零件提供精確的軸向定位和可靠的鎖緊功能，其應用場景廣泛分布在各個工業領域。

2.1 滾動軸承的軸向鎖緊

這是圓螺母最核心的應用場景。在電機、發電機、風機等旋轉設備中，圓螺母用于固定旋轉部件，確保其平穩運轉。特別是在精密機床主軸應用中，圓螺母的作用尤為關鍵。例如，在五軸加工中心中，圓螺母用于固定主軸軸承內圈，其高重復定位精度確保了主軸旋轉精度≤0.002mm，同時 360° 均勻夾緊力消除了傳統螺母因偏載導致的振動，使主軸高轉速提升至 12,000rpm，加工表面粗糙度達到 Ra0.4μm。

在汽車工業中，圓螺母廣泛應用于車輪軸承、變速器和差速器等關鍵部位，確保各運動部件協調工作。圓螺母的圓形外緣在裝配過程中不存在局部應力集中，能夠均勻傳遞預緊力，降低因偏載而導致的軸承磨損。

2.2 風電設備的重載應用

在新能源風電設備中，發電機組主軸及葉片連接部位使用的圓螺母要求極高的承載與防松能力。風電減速器的輸出軸通常設置有大錐軸承和小錐軸承，采用非標圓螺母進行鎖緊，這種非標圓螺母是在標準圓螺母基礎上增加 10-12 個限位槽制成，以適應風電設備的特殊需求。

2.3 工程機械的惡劣環境應用

在工程機械領域，圓螺母表現出卓越的適應性。它被廣泛用于固定挖掘機、推土機等大型工程機械的旋轉部件，確保其在重載條件下的穩定性和安全性。在礦山運輸設備、破碎機和篩分機中，圓螺母用于固定軸承，確保其在高負荷和高振動環境中的正常運行。

2.4 特殊工況下的創新應用

針對重載和頻繁正、反向旋轉的工況，工程技術人員開發了在傳動件和止動墊圈之間增加一套推力軸承的新型鎖緊結構。這種設計借助推力軸承的兩個平行外殼可以旋轉的功能，用以抵消傳動件松動后對止動墊圈產生的巨大摩擦力，進而保護圓螺母不至于轉動和脫落，增強鎖緊的可靠性。

三、制造工藝與質量控制

圓螺母的制造涉及多個精密加工環節，每個環節都直接影響最終產品的質量和性能。

3.1 材料選擇與性能要求

圓螺母的承載能力與其所采用的材料密切相關。45 鋼是最常用的材料，經熱處理后硬度可達 HRC 35-45，強度高、韌性好，能滿足大多數工業應用需求。對于高精度要求的應用，可選用 DIN C45 材料，調質硬度控制在 HRC24°~28°，螺紋精度達到 ISO-4H 精密車削標準，平面偏擺控制在 0.002~0.005mm。

除了碳鋼，圓螺母還可采用多種材料以適應不同環境需求：

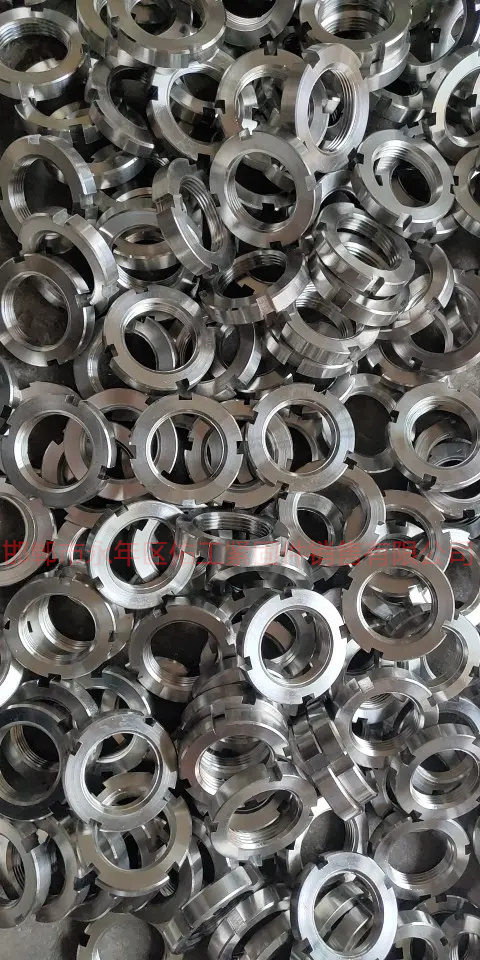

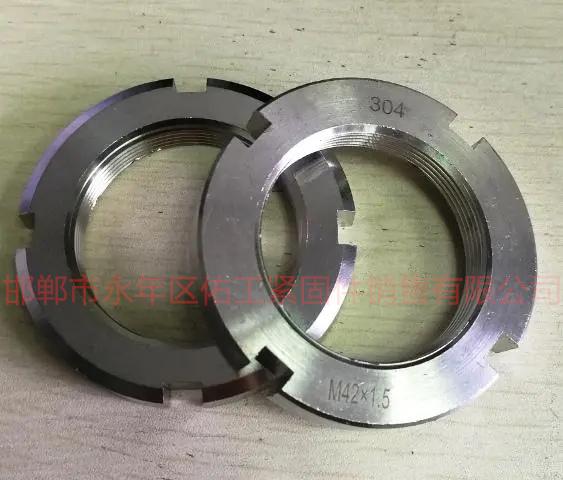

? 不銹鋼（304、316）：用于食品機械、化工設備、海洋環境等對耐腐蝕性有要求的場合

? 合金鋼（40Cr、35CrMo）：在超強度或特殊工況下使用，可承受更大載荷

? 銅、鋁及鈦合金：用于特殊導電、導熱或輕量化需求的場合

3.2 精密制造工藝流程

圓螺母的制造工藝包括以下關鍵步驟：

下料與鍛造：將實心鋼棒加熱到 1200℃以上，切割成合適長度的坯料。每塊坯料在熱態下被鍛造成圓形，中間形成初步的孔型。鍛造過程不僅形成基本外形，更重要的是改善材料的內部組織，提高強度和韌性。

機械加工：鍛造后的毛坯經過車削加工，形成精確的內螺紋、外圓、厚度和端面倒角。對于 M100 以上的大規格螺母，需要使用重型車床進行加工。螺紋加工采用精密車床，確保螺紋精度達到 6H 級標準。

開槽加工：使用銑床或線切割設備加工徑向開槽，確保開槽的位置精度和尺寸精度。開槽數量根據規格確定：M100 及以下為 4 個槽，M105 及以上為 6 個槽。槽的深度和寬度都有嚴格的公差要求，以保證與鉤形扳手的精確配合。

熱處理工藝：熱處理是提升圓螺母性能的關鍵步驟。通過淬火、回火等方法改善材料的微觀結構，從而增強產品的強度和韌性。標準要求槽部或全部熱處理后硬度達到 HRC 35-45，也可選擇調質處理，硬度控制在 HRC 24-30。對于高承載應用，采用真空熱處理與滾壓強化工藝，可使圓螺母的疲勞極限提升 15% 以上。

表面處理：常見的表面處理包括氧化發黑、鍍鋅、鈍化等，以提高防腐蝕能力和美觀度。標準圓螺母通常采用氧化處理，既滿足防腐要求，又保持金屬本色。對于特殊環境應用，可采用復合表面涂層工藝，提供更強的防護性能。

3.3 質量檢驗與控制

圓螺母的質量檢驗嚴格按照 GB/T 812-1988 標準執行，包括以下關鍵檢驗項目：

尺寸精度檢驗：使用精密量具檢測螺紋精度、對邊直徑、厚度、槽深等關鍵尺寸，確保符合標準要求。特別是螺紋精度，必須達到 6H 級標準，這直接影響螺母與螺栓的配合精度。

硬度檢測：采用洛氏硬度計檢測熱處理后的硬度值，確保硬度符合技術要求。對于調質處理的產品，硬度控制在 HRC 24-30；對于淬火回火處理的產品，硬度控制在 HRC 35-45。

表面質量檢查：目視檢查表面粗糙度、氧化膜質量、有無裂紋等缺陷。表面應光滑平整，無明顯刀痕、氣孔、砂眼等缺陷。

探傷檢查：對于關鍵應用的圓螺母，需要進行無損探傷檢查，如磁粉探傷或超聲波探傷，確保內部無裂紋等缺陷。

四、選型指南與使用建議

正確選擇和使用圓螺母對于確保設備的安全可靠運行至關重要。以下是針對不同用戶群體的專業建議。

4.1 工程師選型指南

材料選擇原則：根據具體應用環境選擇合適的材料。在腐蝕環境中選擇不銹鋼，在高強度要求下選擇合金鋼，在一般環境中選擇 45 鋼即可。材料的機械性能必須滿足實際工作載荷的要求，包括強度、硬度及韌性等指標。

規格匹配要點：

? 螺紋規格必須與軸上螺紋完全一致，包括直徑、螺距和螺紋標準

? 根據軸徑選擇合適的螺母規格，一般螺母對邊直徑約為軸徑的 2-2.5 倍

? 考慮裝配空間，確保圓螺母能夠順利安裝和拆卸

強度等級選擇：

? 4.8 級適用于一般緊固場景（如家具、輕型機械）

? 8.8 級強度更高，適合承受較大載荷或振動的設備（如汽車、重型機械）

? 選擇時應根據螺栓等級進行匹配，避免過載導致斷裂

防松設計考慮：圓螺母必須與止動墊圈配合使用，嚴禁僅依靠螺紋自鎖。在高精度裝配中，還需控制預緊力矩，以防止回轉振動引起的松動現象。對于高振動環境，可考慮采用防松結構或涂覆螺紋鎖固劑。

4.2 采購人員采購建議

產品認證要求：確保供應商提供的圓螺母符合 GB/T 812-1988 國家標準，并能提供相應的質量證明文件。對于關鍵應用，應要求提供第三方檢測報告。

價格分析：圓螺母的價格主要受材料、規格、表面處理等因素影響。45 鋼材質的圓螺母具有良好的性價比，適合大批量采購。不銹鋼材質價格較高，但在特殊環境下具有更長的使用壽命。

供貨周期考慮：標準規格的圓螺母通常有現貨供應，非標規格需要定制生產，供貨周期一般為 7-15 天。建議根據使用計劃提前采購，避免影響生產進度。

庫存管理建議：

? 建立安全庫存，確保常用規格不斷貨

? 按照使用頻率分類管理，高頻使用的規格適當增加庫存

? 注意防潮防銹，存放在干燥通風的環境中

4.3 安裝師傅操作指南

專用工具使用：圓螺母的裝拆必須使用專用的鉤形扳手（又稱月牙扳手）。操作時，將扳手的弧形頭部對準螺母的開槽，確保完全貼合，然后順時針旋轉進行緊固，逆時針旋轉進行松開。

安裝步驟：

1. 清理軸端螺紋和配合表面，確保無油污、鐵屑等雜質

2. 將止動墊圈的內舌插入軸上的鍵槽

3. 旋入圓螺母，使用鉤形扳手初步擰緊

4. 調整圓螺母位置至合適位置，使用扭矩扳手按規定扭矩擰緊

5. 將止動墊圈的外舌折彎嵌入圓螺母的開槽中，完成防松鎖定

扭矩控制：使用扭矩扳手時，應根據螺母規格和材料等級選擇合適的扭矩值。過度擰緊會導致螺紋損壞或軸變形，預緊不足則會導致松動。對于標準 45 鋼圓螺母，建議的扭矩值可參考相關技術手冊。

拆卸技巧：在拆卸時，即使緊定螺釘已完全松開，防松銷可能仍咬合在軸螺紋上。使用橡膠錘輕輕敲擊靠近防松銷的螺母，使防松銷松動，然后再使用鉤形扳手拆卸。

常見問題處理：

? 如果發現圓螺母難以拆卸，不要強行用力，應檢查防松結構是否完全松開

? 如發現螺紋損壞，應及時更換，避免影響設備安全運行

? 在安裝過程中，應避免損傷螺紋表面，可適當涂抹潤滑脂

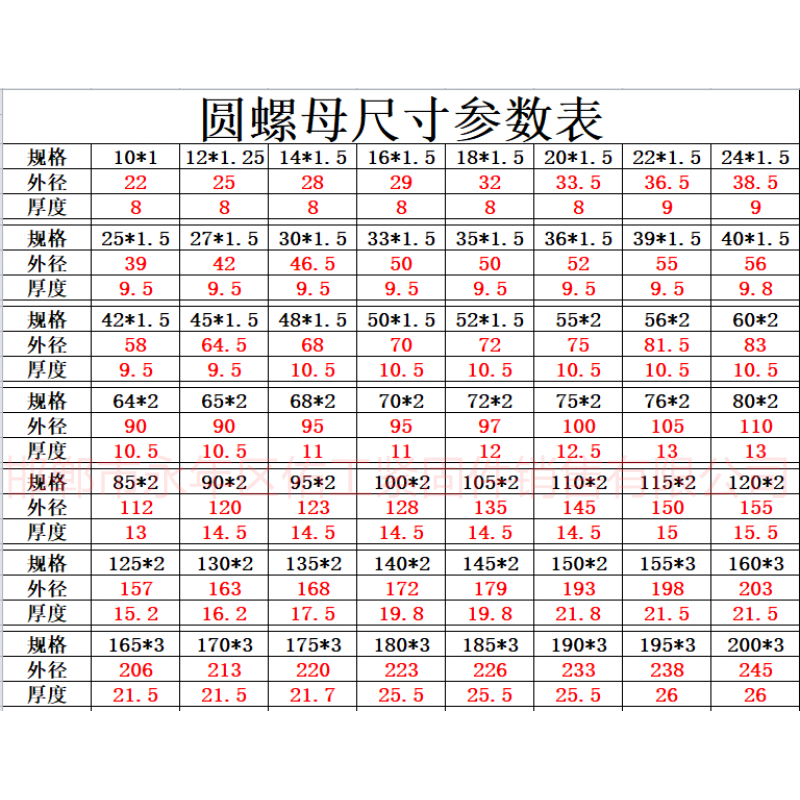

五、圓螺母完整尺寸參數表

為方便工程師、采購人員和安裝師傅在工作中快速查閱，以下是根據 GB/T 812-1988 標準整理的圓螺母完整尺寸參數表：

注：

1. 表中帶 * 的規格（M25×1.5、M35×1.5、M40×1.5、M50×1.5、M55×2、M65×2、M75×2）僅用于滾動軸承鎖緊裝置

2. 單件重量為每 1000 件鋼制品的質量，僅供參考

3. 螺紋公差為 6H 級，表面處理一般為氧化處理

五、應用案例與行業解決方案

圓螺母在不同行業的成功應用案例充分展示了其技術優勢和可靠性。

風電行業解決方案：在風電設備中，圓螺母面臨著極端的工作環境 —— 高轉速、重載荷、強振動。某風電企業在主軸軸承鎖緊系統中采用了特殊設計的圓螺母，通過增加限位槽數量（從標準的 4-6 個增加到 10-12 個），配合改進的止動墊圈設計，成功解決了傳統鎖緊系統在惡劣環境下容易松動的問題。

精密機床應用案例：在五軸加工中心的主軸系統中，采用高精度圓螺母進行軸承鎖緊，配合精密的預緊力控制，實現了主軸旋轉精度≤0.002mm 的超高精度。同時，360° 均勻的夾緊力設計消除了傳統螺母因偏載導致的振動，使主軸最高轉速達到 12,000rpm，加工表面粗糙度達到 Ra0.4μm，極大提升了加工精度和效率。

重載冶金設備應用：在鋼鐵企業的軋機機架輥、轉向輥等重型設備中，圓螺母需要承受巨大的沖擊載荷和頻繁的正反向旋轉。通過采用高強度合金鋼材料（如 35CrMo），配合特殊的熱處理工藝，使圓螺母的疲勞極限提升 15% 以上。同時，在止動墊圈和傳動件之間增加推力軸承的創新設計，有效解決了傳統鎖緊系統壽命短的問題，將設備在線使用壽命從原來的 10 天延長到 6 個月以上。

六、維護保養與故障排除

正確的維護保養能夠延長圓螺母的使用壽命，確保設備長期穩定運行。

日常檢查項目：

1. 定期檢查圓螺母的鎖緊狀態，確保止動墊圈的外舌牢固嵌入螺母槽內

2. 檢查表面是否有腐蝕、磨損或裂紋等缺陷

3. 檢查螺紋配合是否正常，有無松動或咬死現象

4. 對于關鍵應用，建議使用扭矩扳手定期檢查預緊力

常見故障及排除方法：

保養建議：

1. 定期清潔圓螺母表面，去除油污和灰塵

2. 在螺紋表面涂抹適量的潤滑脂，防止銹蝕和咬死

3. 對于長期停用的設備，應定期檢查和維護

4. 發現問題及時處理，避免小問題演變成大故障

七、結語

圓螺母作為一種看似簡單卻功能強大的標準件，在現代工業中發揮著不可替代的作用。從精密機床到風電設備，從汽車制造到工程機械，圓螺母以其獨特的設計優勢和可靠的性能，為各種旋轉設備提供了安全、穩定、精確的鎖緊解決方案。

對于工程師而言，深入理解圓螺母的技術特性，掌握正確的選型方法，能夠在設計中充分發揮其優勢，提升設備的整體性能。對于采購人員而言，了解圓螺母的制造工藝和質量標準，有助于選擇性價比高、質量可靠的產品。對于安裝師傅而言，熟練掌握圓螺母的安裝拆卸技巧，嚴格按照操作規程進行作業，是確保設備安全運行的關鍵。

隨著制造業的不斷發展和技術進步，圓螺母的應用領域?qū)⒉粩嗤卣梗瑢ζ湫阅芤笠矊⒃絹碓礁摺Ｎ覀兿嘈牛ㄟ^持續的技術創新和工藝改進，圓螺母將在更多領域展現其價值，為中國制造業的高質量發展貢獻力量。

如果您在圓螺母的選型、使用或技術方面有任何疑問，歡迎隨時聯系我們的技術團隊，我們將為您提供專業的解決方案。選擇優質的圓螺母產品，就是選擇設備的安全可靠運行，選擇企業的可持續發展。讓我們攜手共進，為中國制造的輝煌明天而努力！
