18330064396在緊固件領域，外六角螺栓作為應用最廣泛的連接件之一，
其標準規范的差異直接影響設計、選型與應用。
本文基于國標（GB）、德標（DIN）、美標（ASME）等核心標準，
從尺寸、性能、螺紋規格等維度展開深度對比，助力行業精準選型。
? 特點：頭部尺寸較小（對邊寬度 s 公差為 -0.24 等），
適用于空間受限場景。
? 尺寸參數：螺紋規格 d 從 M8 到 M48，螺距 P 對應粗牙系列（如 M10 螺距 1.5）
，螺紋長度 b 按 L \leq 125 、 125 < L \leq 200 、 L > 200 分段，
頭部高度 k 公稱值隨 d 增大（如 M10 公稱 k=6 ，公差 \pm0.24 ）。
? 特點：頭部尺寸更規范， k 與 s 提供 max/min 公差
（如 M10 k_{\text{max}}=7.29 ， k_{\text{min}}=6.71 ；
s_{\text{max}}=17 ， s_{\text{min}}=16.76 ），適用于通用機械連接。
? 螺紋規格：覆蓋 M3 到 M48，牙距 P 與 GB21 一致，強調頭部加工精度。
? 特點：定位 “粗制” 螺栓（C 級）， d_s （無螺紋桿徑）、
k 、 s 標注 min/max（如 M10 d_{s\text{min}}=9.42 ， k_{\text{max}}=7.95 ），
適用于對精度要求較低的鋼結構、建筑連接。

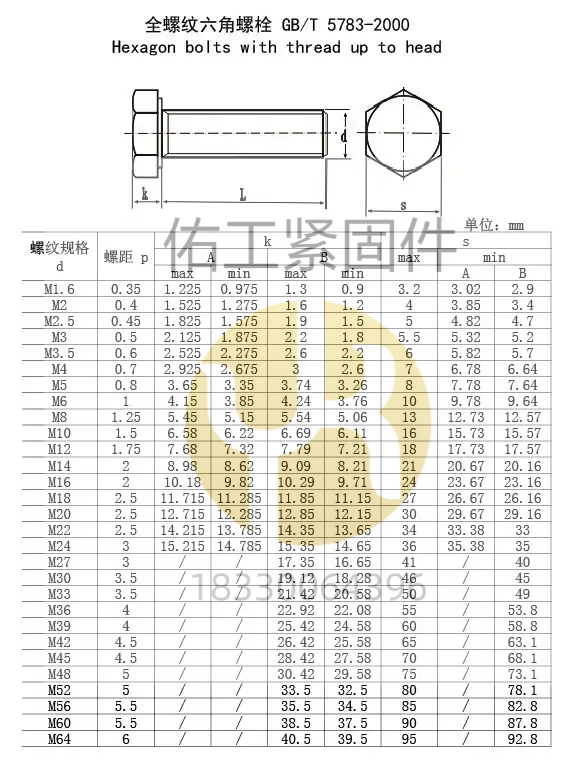

? 差異：前者螺紋長度 b 小于螺栓總長 L （半螺紋），
后者螺紋滿布（全螺紋）。尺寸上， k 、 s 公差細化（如 M10 半螺紋 k_{\text{max}}=7.68 ，
全螺紋 k_{\text{max}}=7.68 一致，但全螺紋無螺紋桿徑 d_s 要求）。

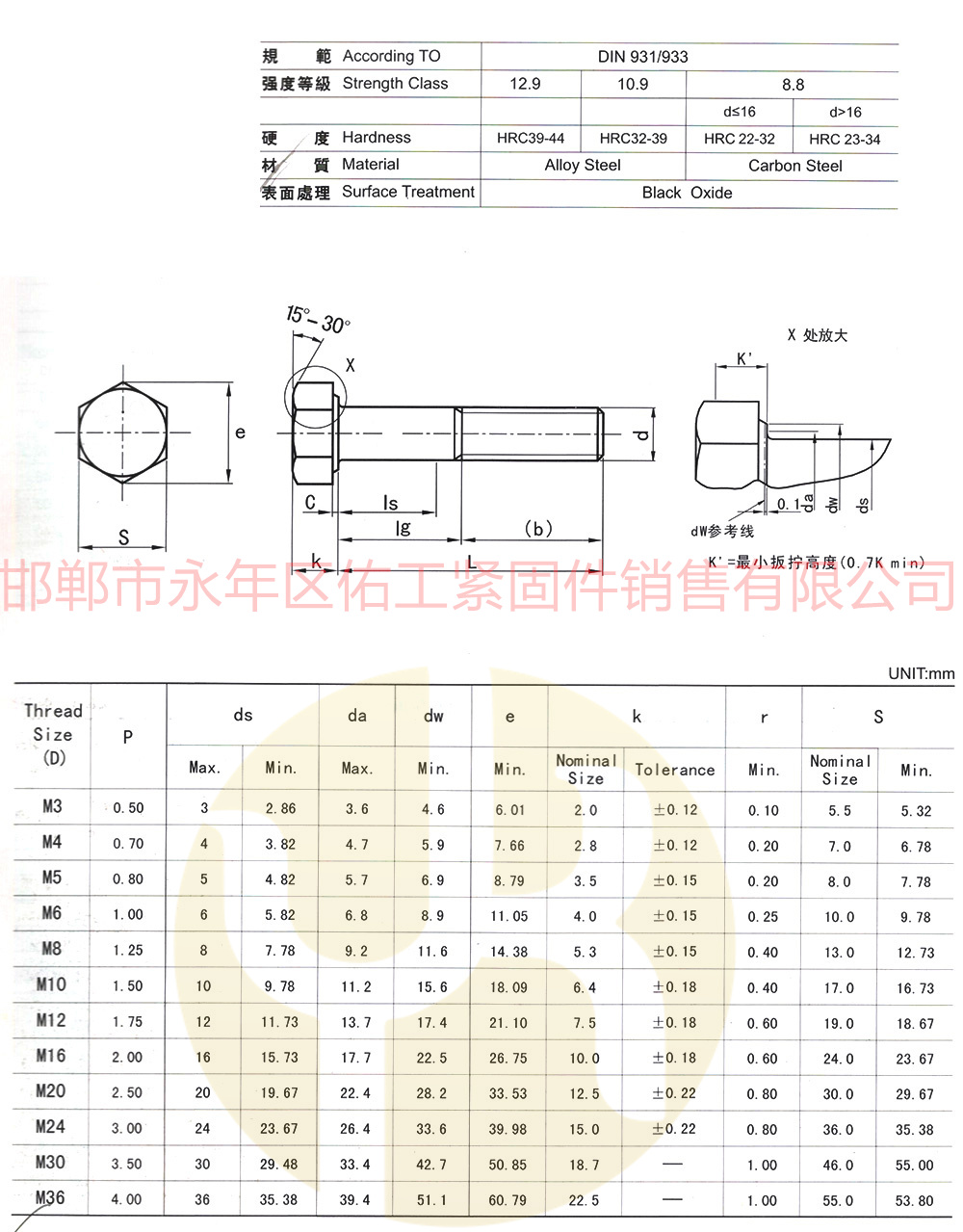

? 性能等級：涵蓋 12.9（合金鋼，HRC39-44）、10.9（合金鋼，HRC32-39）、
8.8（碳鋼，HRC22-33），抗拉強度遠超國標（如 12.9 級達 1220MPa）。
? 尺寸精度：頭部對邊 s 、高度 k 公差更嚴格（如 M12 s_{\text{min}}=18.67 ，
k_{\text{max}}=7.95 ，公差 \pm0.18 ），適用于高精度機械（如汽車、航空）。
? 螺紋設計：與國標粗牙兼容（如 M10 螺距 1.5），
但頭部幾何（如倒角 15^\circ-30^\circ ）更符合歐洲加工標準。
? 單位體系：采用英寸（INCH），公稱尺寸（如 1/4 、 3/8 ）與
公制（M 系列）無直接對應，需通過換算匹配（如 1/2 英寸≈M12.7）。

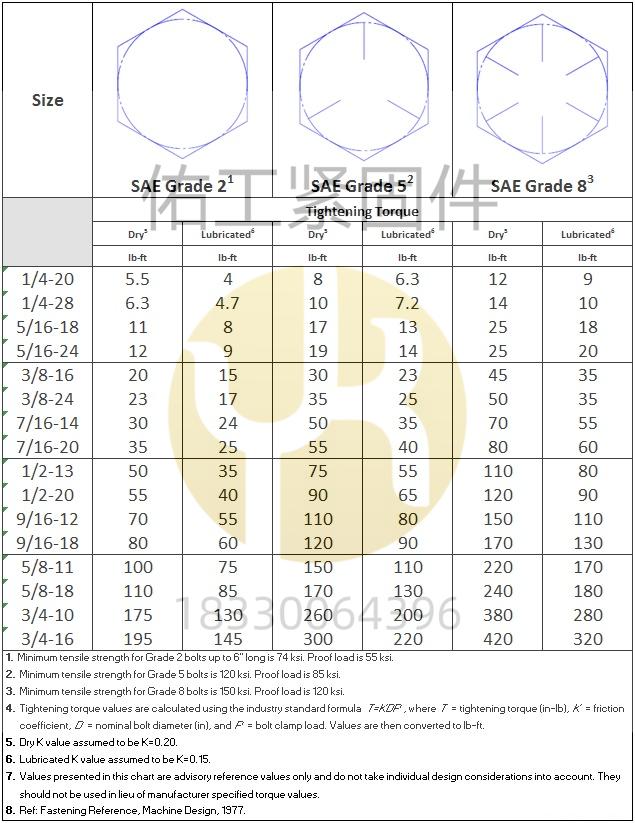

? 性能等級：Grade 8（合金鋼，HRC39-44）、Grade 5（碳鋼，HRC22-34），
抗拉強度與 DIN 8.8 級接近，但頭部尺寸（如對邊寬度 F 、頭部高度 H ）
按英制規范設計（如 1/2 英寸螺栓 F_{\text{max}}=0.866 英寸）。
? 應用場景：主要用于北美市場的設備、鋼結構，
需注意英制螺紋（UNC/UNF）與公制螺紋的兼容性差異。
維度 | 國標（GB） | 德標（DIN） | 美標（ASME） |
尺寸單位 | 毫米（mm），公制螺紋（M 系列） | 毫米（mm），公制螺紋（M 系列） | 英寸（INCH），英制螺紋（UNC/UNF） |
性能等級 | 8.8、10.9 等（部分國標未明確分級） | 8.8、10.9、12.9（材料與硬度嚴格對應） | Grade 5、Grade 8（英制性能分級） |
頭部精度 | 分 A/B/C 級（C 級精度最低） | 普遍高精度（適用于高端機械） | 英制公差體系（與美標加工匹配） |
螺紋類型 | 粗牙為主（細牙需單獨標注，如 M10×1.25） | 粗牙與細牙（如 DIN934 螺母匹配） | 英制粗牙（UNC）、細牙（UNF） |
應用場景 | 國內通用機械、建筑、輕工 | 歐洲高精度設備、汽車、航空 | 北美設備、鋼結構、進口機械配套 |

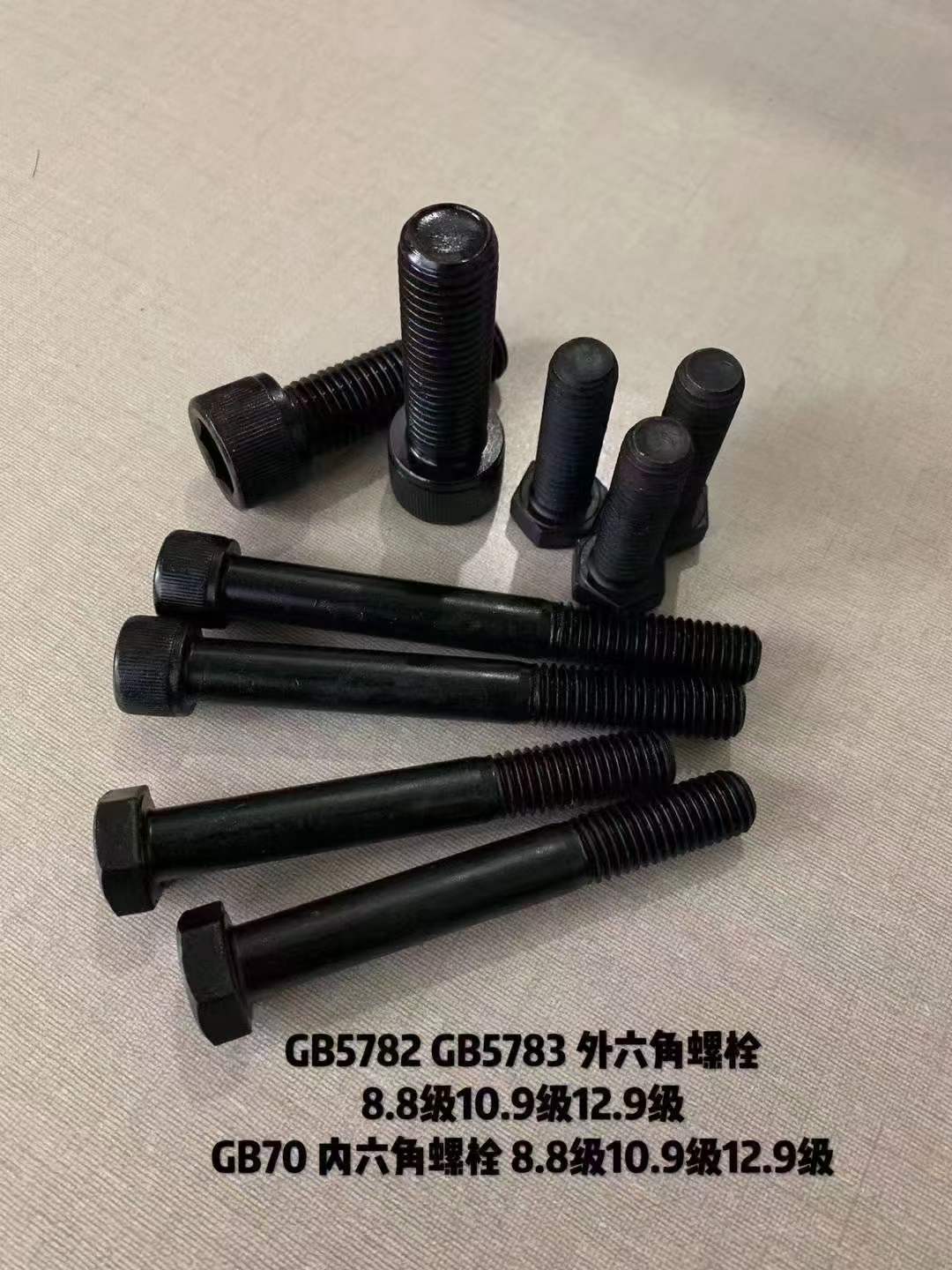

1. 國內項目：優先采用 GB 系列（如 GB/T5782 半螺紋用于長螺栓，GB5780 C 級用于粗獷連接）。
2. 出口歐洲：匹配 DIN 標準（注意 12.9 級高強度螺栓的材料認證）。
3. 北美合作：切換 ASME 英制螺栓，確保螺紋、頭部尺寸與美標設備兼容。
4. 高精度場景：DIN 或 GB 高級別（如 A 級）螺栓，嚴控頭部公差與螺紋精度。
通過以上對比，企業可根據項目地域、設備精度、性能要求，精準選擇外六角螺栓標準，提升連接可靠性與成本效率。
（本文數據基于標準原文及行業實踐，具體選型需結合工程圖紙與技術規范。）
